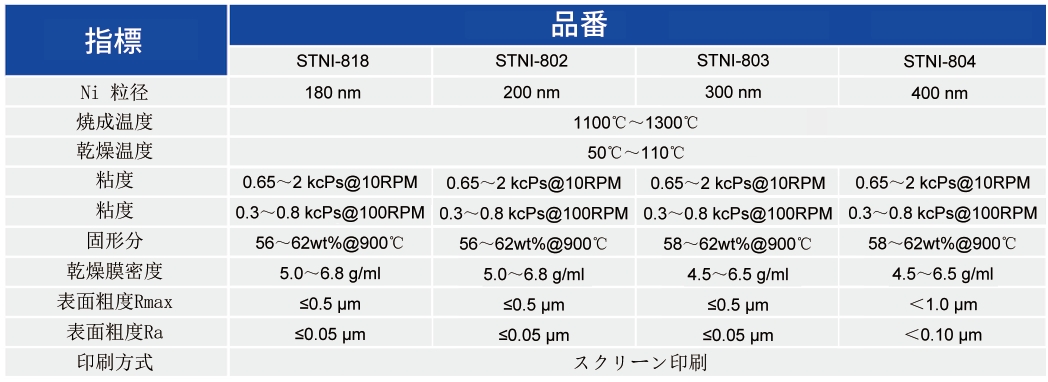

このシリーズは、NPOシリーズMLCC製品の製造に適しています。ナノサイズのニッケル粉末は凝集しやすく、焼成後に電極が不連続で不均一になるなどのプロセスの問題点を生じます。それを解決するために、分散性と耐熱性に優れたニッケル粉末を使用したペーストを開発しました。焼成膜の安定性が向上し、焼成後は誘電体層との密着性、電極の連続性、平坦性が良好となり、MLCC製品の信頼性と耐電圧が大幅に向上します。添加剤を調整することで、焼成工程中の収縮マッチング特性を制御し、クラックを抑制し、歩留まりと信頼性を向上させることができます。

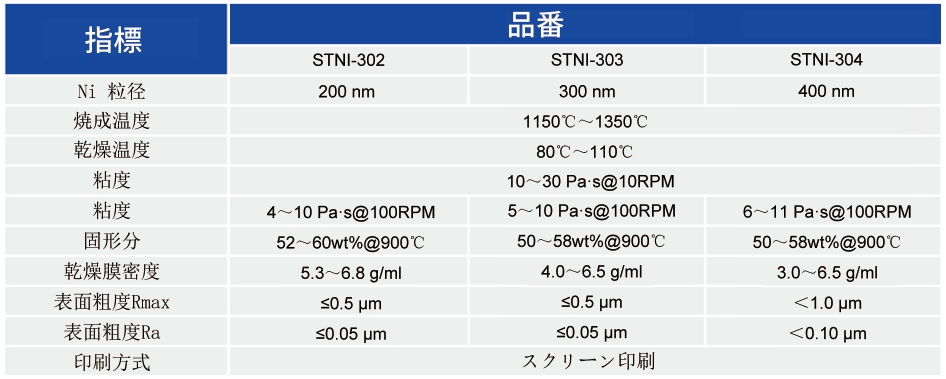

このシリーズの製品は、X*RシリーズのMLCC製品の製造に適しています。ナノサイズのニッケル粉末の凝集しやすいことや、焼結後の電極の不連続性や凹凸などのプロセスの問題点を解決するために、良好な分散性と安定性性を有するニッケルペーストを開発しました。それにより、積層後の誘電体層との密着性が良好になり、焼成後には電極の連続性と平坦性が良好にとなるため、MLCCの信頼性と耐電圧が大幅に向上しました。 更に、添加剤を調整することで、焼成工程中の収縮マッチング特性を制御し、クラックを抑制し、歩留まりと信頼性を向上させることができます。

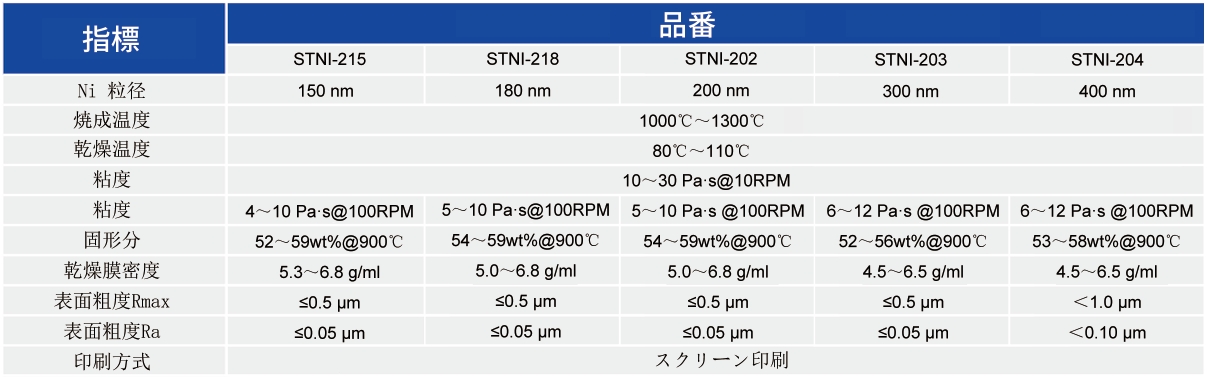

MLCCの次世代印刷技術はグラビア印刷です。従来のスクリーン印刷プロセスと比較して、グラビア印刷技術は印刷形状が良好で、膜厚が薄く、印刷効率が高いという特徴があります。 このシリーズの製品は、高温焼結後、金属表面が緻密で導電性が良好、半田耐熱性が優れており、高い信頼性を兼ね備えています。
